設備應用簡介(方型-EF型 (支持端))： |
|
|
|
設備詳細描述(方型-EF型 (支持端))： |
|
 |
|
編號 |
名稱 |
個數 |
|
1 |
軸承座 |
1 |
|
2 |
軸承 |
1 |
|
3 |
C型扣環 |
1 | |
|
|
| 單位:MM |
|
型號 |
軸徑
D1 |
A |
B |
C |
±0.02
E |
H1 |
±0.02
h |
H |
L |
P |
X |
Y |
Z |
C型扣環 |
軸承型號 |
|
EF-6 |
6 |
42 |
30 |
18 |
21 |
20 |
13 |
25 |
12 |
--- |
5.5 |
9.5 |
11 |
C6 |
606ZZ |
|
EF-8 |
6 |
52 |
38 |
25 |
26 |
26 |
17 |
32 |
14 |
--- |
6.6 |
11 |
12 |
C6 |
606ZZ |
|
EF-10 |
8 |
70 |
52 |
36 |
35 |
24 |
25 |
43 |
20 |
9 |
--- |
--- |
--- |
C8 |
608ZZ |
|
EF-12 |
10 |
70 |
52 |
36 |
35 |
24 |
25 |
43 |
20 |
9 |
--- |
--- |
--- |
C10 |
6000ZZ |
|
EF-15 |
15 |
80 |
60 |
41 |
40 |
25 |
30 |
49 |
20 |
9 |
--- |
--- |
--- |
C15 |
6002ZZ |
|
EF-20 |
20 |
95 |
75 |
56 |
47.5 |
45 |
30 |
58 |
26 |
--- |
11 |
17 |
15 |
C20 |

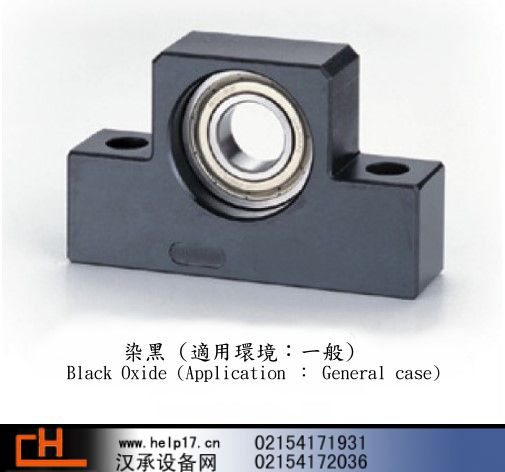

6204ZZ | 表面處理：EF型染黑 |
| |
| |
|
|
軸徑尺寸容許差
|
尺寸區分(mm) |
h
unit 0.001 |
|
以上over |
以下less |
h |
|
6 |
10 |
-2
-15 |
|
10 |
14 |
-3
-18 |
|
14 |
18 |
|
18 |
24 |
-3
-21 | |
| ■軸端加工尺寸 |
 |
 |
|
型號
EF型 |
適用軸桿外徑
D |
D1 |
E |
C型扣環 |
|
A |
B |
C |
|
EF-6 |
φ6 φ8 |
6 |
9 |
5.7 |
0.8 |
6.8 |
|
EF-8 |
φ10 φ12 |
6 |
9 |
5.7 |
0.8 |
6.8 |
|
EF-10 |
φ12 φ14 φ15 |
8 |
10 |
7.6 |
0.9 |
7.9 |
|
EF-12 |
φ14 φ15 φ16 |
10 |
11 |
9.6 |
1.15 |
9.15 |
|
EF-15 |
φ18 φ20 |
15 |
13 |
14.3 |
1.15 |
10.15 |
|
EF-20 |
φ25 φ28 |
20 |
19 |
19 |
1.35 |
15.35 | | |
|
|
|
服務承諾(方型-EF型 (支持端)) |
一、本設備"方型-EF型 (支持端)"一經售出自銷售之日起，嚴格按照說明書三包一年，終身提供維修；
二、凡在漢承設備網銷售的"方型-EF型 (支持端)"，無論價格有多大的優惠但設備的品質均不低于市場上銷售的同類產品；
三、在本站購買的產品都是按照國家有關規定，出廠是經過嚴格的檢驗，達到有關產品質量標準的合格產品；
四、上海漢承設備和生產供貨商聯合對設備的質量全權負責； |
|
|
|
